隔膜泵的工作原理

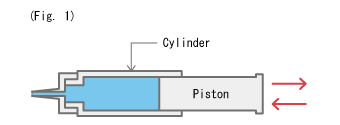

液體通過注射注射器從同一點進入和流出，但讓我們看一下具有單獨入口和出口點的模型。
（在此示例中，入口和出口流動路徑均為圓形。）

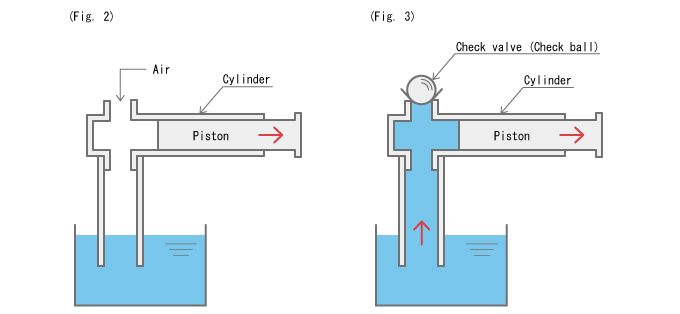

在圖2中將活塞向外拉時，氣缸會吸收液體嗎？
答案是不。即使當活塞向外移動時，也僅從氣缸的上側吸入空氣而不會向上拉液體。
現在，我們將球形止回閥放置在圖2中進入空氣的孔上。然后，如圖3所示，空氣不再流入，并且在缸體內產生負壓，從而吸入液體。 。

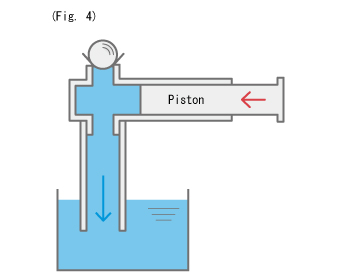

如果止回閥很輕，則可能會排出一些液體，但大部分會返回到水箱中。
如果止回閥很重，則所有吸入的水都會回流到水箱中。

現在，我們在汽缸的下側以阻止回流的方向放置另一個止回閥。

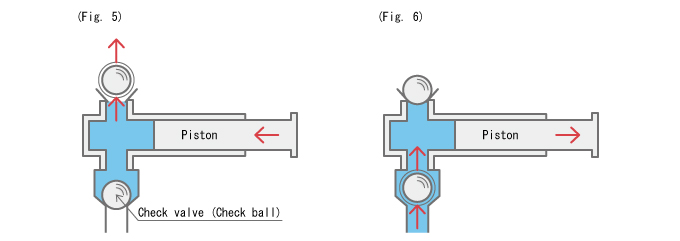

在這種情況下，由于下部的止回閥，氣缸內的液體不會返回到罐，如圖5所示，而是將上部的止回閥向上推并流出。
當活塞向外移動時，上一次止回閥關閉，下側打開，液體被吸入氣缸。
注意，此時沒有從上側的回流。（圖6）如此處
所示，止回閥可沿一個方向移動液體，這是隔膜泵（往復泵）必不可少的關鍵功能。
通常，將止回球用作止回閥。
